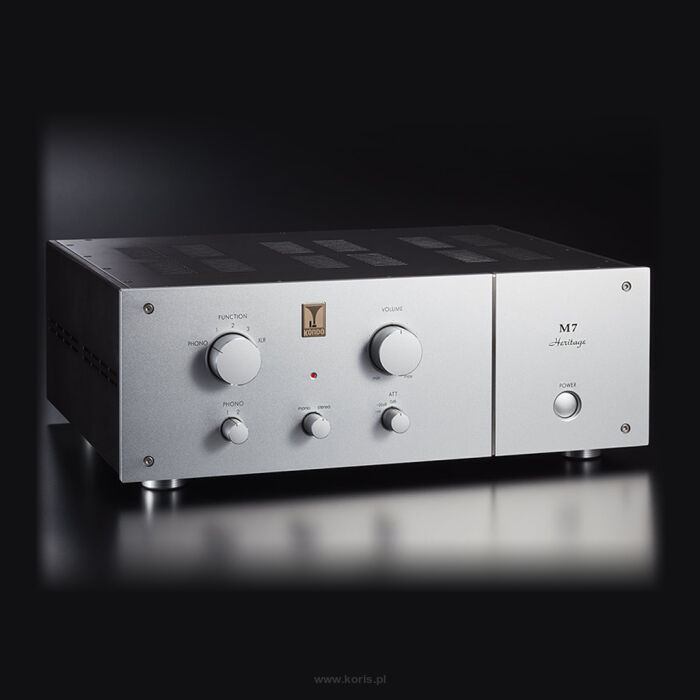

Kondo Audio M7/HERITAGE

Klasyczny przedwzmacniacz M7 został wydany pod koniec lat 80-tych. Zyskał sławę wraz z legendarnym wzmacniaczem mocy ONGAKU.

Zachowując emocjonalne wrażenie dźwiękowe tego przedwzmacniacza, został on dopracowany przy użyciu nowoczesnych rozwiązań rzemieślniczych i technologii. Bazując na przemyślanym obwodzie i wysokiej jakości częściach, które zostały dokładniej sprawdzone naszymi oczami i rękami, poprawiono wydajność i poprawiono także dopasowanie do nowoczesnych systemów.

Oprócz specyfikacji zapewniana jest szeroka i stabilna scena dźwiękowa, żywe emocje i niski poziom hałasu.

Wzmacniacz gramofonowy

Modularyzacja wzmacniacza gramofonowego zapewnia zalety zarówno ręcznego okablowania, jak i krótkich ścieżek sygnałowych porównywalnych z PCB. Pętla sygnału jest minimalizowana poprzez niezależne umieszczenie kondensatora odsprzęgającego w pobliżu modułu. Obwód SRPP ECC803S (12AX7) został przyjęty w pierwszym etapie. 6072 (12AY7) są używane do wtórników płytkowych, wtórników katodowych drugiego i trzeciego stopnia. Zapewnia bardzo dokładne wyrównanie, zarówno żywe, jak i ciche.

Wzmacniacz liniowy

Wzmacniacze liniowe są również zbudowane modułowo, podobnie jak wzmacniacz gramofonowy, a kondensatory odsprzęgające są rozmieszczone niezależnie po prawej i lewej stronie. Bezpośrednie połączenie wtórnika płytkowego i wtórnika katodowego przy użyciu 6072 (12AY7) pozwala uzyskać niższą impedancję wyjściową 500 Ω i częstotliwość odcięcia 18 Hz (przy obciążeniu 20 kΩ). Ma duże możliwości prowadzenia.

Zasilanie, obwód podgrzewacza bocznikowego

Melodie rektyfikacji to 6CA4. Transformator mocy i dławiki są rozmieszczone tak, aby uzyskać minimalne wibracje. Wybrano 3 rodzaje kondensatorów odsprzęgających, aby zapewnić dobrą równowagę charakterystyki tonalnej. Zasilanie wzmocniono poprzez wyraźne odseparowanie kondensatorów filtra tętnienia i kondensatorów odsprzęgających. Dzięki połączeniu grup kondensatorów i nowo opracowanego obwodu zasilania grzałki prądu stałego typu bocznikowego, tętnienia na linii zasilającej są w dużym stopniu eliminowane, a napięcie grzałki jest regulowane w zakresie ±5%.

Bardzo wysokiej jakości części

Audio Note oryginalne kondensatory ze srebrnej folii, oryginalne kondensatory elektrolityczne, srebrne rezystory prowadzące, materiał okablowania SSW, miedziana obudowa główna, interkonekt KSL-VzII, oryginalne gniazda RCA, oryginalne transformatory mocy, dławiki i wiele innych. Inne części, takie jak kondensatory i rezystory, są starannie dobierane dla poszczególnych pozycji.

Przewód zasilający

ACz-AWOKADO

Specyfikacja techniczna:

Produkt: Przedwzmacniacz stereo
Nazwa: M7 Heritage
Model: M7H
Wejście / Impedancja: Phono RCA 2 pary, niezbalansowane / 47 kΩ, Line RCA 3 pary, XLR 1 para, niezbalansowane / 50 kΩ
Wyjście: RCA x2, XLR x1 (niezbalansowane, obciążenie powyżej 20 kΩ)
Deklinacja RIAA : ±0,3 dB (30 Hz–20 kHz, z wyłączeniem LCF)
Pasmo przenoszenia: 8 Hz ~ 280 kHz (+0 dB, -3 dB / przy obciążeniu 100 kΩ, niezbalansowane)
Zniekształcenia (THD): 0,07% (1 kHz, 1 V, część liniowa)
Szum: mniej niż 0,15 mV (linia), mniej niż 5 mV (gramofon)
Wzmocnienie: 25 dB (wejście liniowe → wyjście liniowe), 63 dB (wejście gramofonowe → wyjście liniowe)
Lampy próżniowe: ECC803S x2, 6072 x2 (gramofon), 6072 x4 (linia), EZ81 x1 (prostowanie)
Pobór mocy: 38 W
Wymiary: 438 mm (szer.) 160 mm (wys.) 330 mm (gł.), (bez wystających elementów)
Waga: 15 kg
